รายละเอียดสินค้า

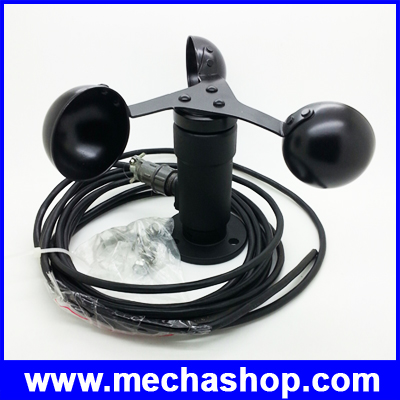

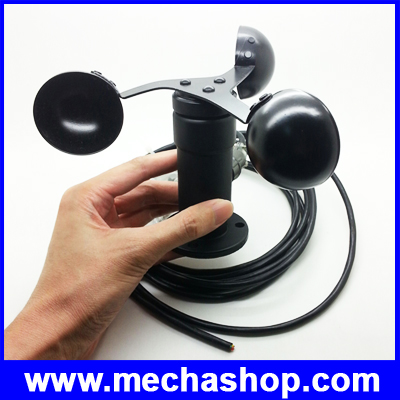

เซนเซอร์ความเร็วลม เซ็นเซอร์วัดลม แบบ3ถ้วย Wind speed sensor Current Signal 4-20mA สายไฟเอ้าพุท 3 สาย (ก้านใบพัดเป็นโลหะ)
>> เช็คสต๊อคสินค้า <<
ลูกค้าสามารถดาวน์โหลด Data sheet ได้ตามลิงค์นี้ เซนเซอร์วัดลม
- เซ็นเซอร์วัดลม เครื่องวัดความเร็วลม แบบถ้วย3ถ้วยสำหรับวัดลม ผลิตจากอลูมิเนียมอัลลอยคุณภาพ
- สัญญาณเอาท์พุท 4 ~ 20 mA
- ใช้ไฟอินพุท 5-24 V
- เครื่องวัดความเร็วลม พร้อมสายเคเบิลยาว 2เมตร
Wiring…. สายแดง=บวก สายดำ=ลบ สายเขียว=สัญญาณ
ข้อมูลทางเทคนิค เครื่องวัดความเร็วลม
- Signal output way : 4 ~ 20 mA
- Input voltage: DC5-24V
- Response time: < 1 S
- Transmission distance: > 1km
- Measurement range(meters / sec) : 0 ~ 30 M/S
- Measurement accuracy: Plus or minus 3%
- Start wind speed: < 0.6 M/S
- Environment temperature: E: -35 ~ 85 C
- Level position: + 80 Rotation, with a hammer, automatically adjust the horizontal position
- Potential lead: Three wire
- Material: Aluminum alloy, the surface waterproof, prevent corrosion treatment.
- small easy to carry, simple to install, attractive appearance;
- strong corrosion resistance and weather resistance;
- high accuracy, wide measuring range, good stability;
- low power consumption, strong anti-interference ability, long-term stability;
- power adaptation range is wide, good linearity of data, long distance signal transmission;
Structural dimension drawings
Fixation
A correspondence table of the wind speed and the output signal
|
wind speed (m / s) |
current output 4-20mA |
voltage output (0-5V ) |
voltage output (1-5V) |
voltage output (0-2V) |
|
1 |
4.52 |
0.17 |
1.13 |
0.07 |
|
2 |
5.08 |
0.33 |
1.27 |
0.13 |
|
3 |
5.6 |
0.5 |
1.4 |
0.2 |
|
4 |
6.12 |
0.67 |
1.53 |
0.27 |
|
5 |
6.68 |
0.83 |
1.67 |
0.33 |
|
6 |
7.2 |
1 |
1.8 |
0.4 |
|
7 |
7.72 |
1.17 |
1.93 |
0.47 |
|
8 |
8.28 |
1.33 |
2.07 |
0.53 |
|
9 |
8.8 |
1.5 |
2.2 |
0.6 |
|
10 |
9.32 |
1.67 |
2.33 |
0.67 |
|
11 |
9.88 |
1.83 |
2.47 |
0.73 |
|
12 |
10.4 |
2 |
2.6 |
0.8 |
|
13 |
10.92 |
2.17 |
2.73 |
0.87 |
|
14 |
11.48 |
2.33 |
2.87 |
0.93 |
|
15 |
12 |
2.5 |
3 |
1 |
|
16 |
12.52 |
2.67 |
3.13 |
1.07 |
|
17 |
13.08 |
2.83 |
3.27 |
1.13 |
|
18 |
13.6 |
3 |
3.4 |
1.2 |
|
19 |
14.12 |
3.17 |
3.53 |
1.27 |
|
20 |
14.68 |
3.33 |
3.67 |
1.33 |
|
21 |
15.2 |
3.5 |
3.8 |
1.4 |
|
22 |
15.72 |
3.67 |
3.93 |
1.47 |
|
23 |
16.28 |
3.83 |
4.07 |
1.53 |
|
24 |
16.8 |
4 |
4.2 |
1.6 |
|
25 |
17.32 |
4.17 |
4.33 |
1.67 |
|
26 |
17.88 |
4.33 |
4.47 |
1.73 |
|
27 |
18.4 |
4.5 |
4.6 |
1.8 |
|
28 |
18.92 |
4.67 |
4.73 |
1.87 |
|
29 |
19.48 |
4.83 |
4.87 |
1.93 |
|
30 |
20 |
5 |
5 |
2 |
รับประกันสินค้า 6 เดือน
