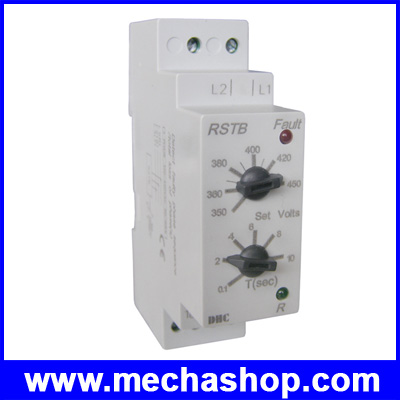

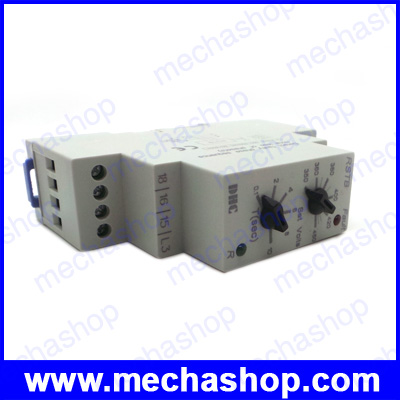

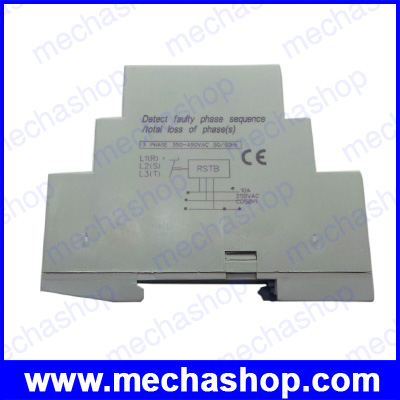

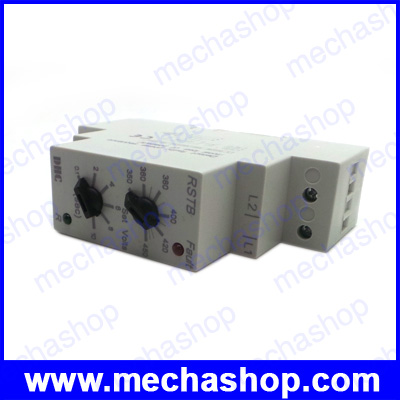

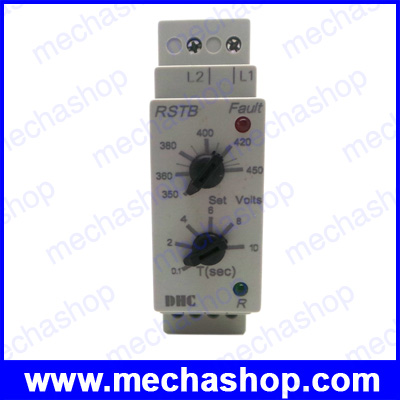

เครื่องป้องกันไฟตก ไฟเกิน อุปกรณ์ป้องกันไฟตก RSTB 3 phase 350-450 voltage monitoring relay (Output Contact Relay แนะนำให้ต่อใช้งานกับ magnetic contactor ด้วย)
>> เช็คสต๊อคสินค้า <<
เครื่องป้องกันไฟตกไฟเกินสำหรับมอเตอร์และคอมเพรสเซอร์ เครื่องใช้ไฟฟ้าทุกชนิด
เหมาะสำหรับเครื่องใช้ไฟฟ้าที่มีมอเตอร์ หรือคอมเพรสเซอร์ เช่น มอเตอร์, ปั๊มน้ำ, จักรเย็บผ้า, เครื่องทำความเย็น, ตู้เย็น, ตู้แช่ อื่นฯลฯ
This is designed to monitor 3-phase supplies and to protect motors and other loads against the faults listed below.
- Monitoring of rotational direction of phases
- Detection of complete failure of one or more of the phases
- Undervoltage detection (-10%)
- Overvoltage detection (+10%)
- Detection of phase asymmetry (imbalance) (±10%)
The relay operates if any of the conditions occours.
The relay releases if any of the conditions fails.
There is a Time Delay between the relay action and the condition occours (except rotational direction of phases error) to
avoid very short interruptions or other momentary failures.
A selector switch allows selection of an adjustable time delay from 0.1s to 10s.
When the supply returns towards its rated value, the relay is re-energised according to the hysteresis value (5%)
- Output: 1 FORM C(SPDT) 10A 250VAC 1/2HP
- Supply voltage: 3 Phase AC 50/60Hz 350V-450V can be setted
- Adjustalbe Time Delay: 0.1-10 sec
- Mechanical Life: 10,000,000 operations.
- Electrical Life: 100,000 operations at rated load.
- Ambient Temperature: -10 to +60
- Ambient Humidity: 45~85% RH
- Mounting: Directly at DIN rail.
- Indications Green LED: indicates relay state.
- Red LED: overvoltage fault. undervoltage fault. phase asymmetry.
- phase failure or incorrect rotational direction of phases.
Example: asymmetry threshold at 10 %, mains supply voltage 400 V
– relay de-energisation threshold: 400V * (1-10%) = 360 V.
– relay re-energisation threshold: 400V * (1-5%) = 380 V.
