รายละเอียดสินค้า

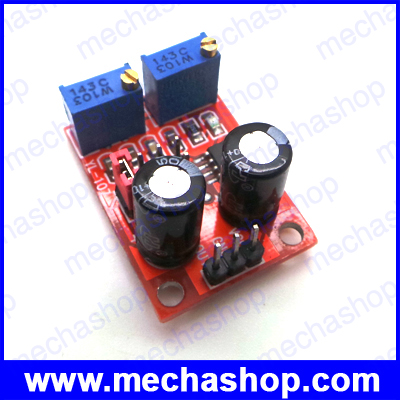

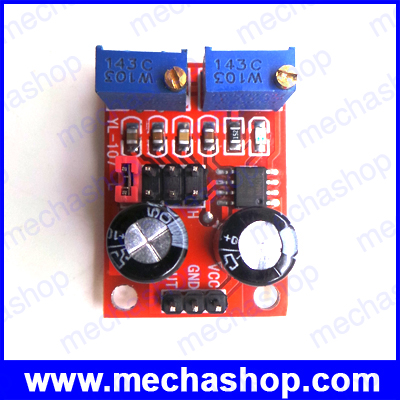

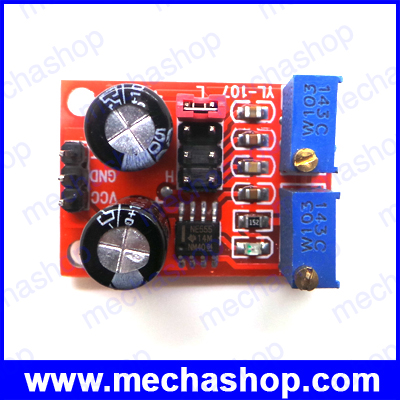

บอร์ดขับสเต็ปปิ้งมอเตอร์ด้วย IC555 Frequency Adjustable Module Duty Cycle Square Wave Stepper Motor Driver NE555

>> เช็คสต๊อคสินค้า <<

สเต็ปเปอร์ มอเตอร์ (Stepper Motor) เป็นมอเตอร์อีกแบบหนึ่งที่นิยมนำมาใช้งานกันอย่างแพร่หลาย ความสามารถของสเต็ปเปอร์มอเตอร์คือ การทำงานนั้นจะทำงานเป็นสเต็ป มีแรงบิดสูง ซึ่งจะเห็นการใช้งานสเต็ปเปอร์มอเตอร์ในงานที่ต้องการความแม่นยำในตำแหน่งและมุมในการหมุน เช่น ในเครื่องพิมพ์ (เครื่องปริ้นเตอร์แบบ inkjet ทั่วไป) จะมีสเต็ปเปอร์มอเตอร์ใช้ในการเลื่อนตำแหน่งของหัวพิมพ์ หรือในหุ่นยนต์อุตสาหกรรมที่ต้องการความแม่นยำในการหยิบจับ ไม่เว้นแม้แต่หุ่นยนต์เคลื่อนที่ขนาดเล็กบางแบบก็ใช้มอเตอร์แบบนี้เป็นตัว ขับเคลื่อนก็ยังคงมีให้เห็น

The scope of this module:

1. Is used as a square wave signal generator generates a square wave signal used for experimental development.
2. To drive a stepper motor for generating a square wave drive signal.
3. Adjustable pulse generated for use by MCU.
4. Adjustable pulse generation, control circuitry associated.

A brief description:

1. The main chip: NE555;
2. Input voltage: 5V-15VDC. 5V power supply, the output current can 15MA around; 12V power supply, the output current can 35MA around;
3. The input current: ≥ 100MA;
4. The output amplitude: 4.2V V-PP to 11.4V V-PP. (Different depending on the input voltage, the output amplitude will be different);
5. The maximum output current: ≥ 15MA (5V power supply, V-PP greater than 50%), ≥ 35MA (12V power supply, V-PP greater than 50%).

Advantages:

1. The output with LED indication, there is no output straightforward (low LED volume, high LED off frequency is relatively low, the LED flashes);
2. The output level selectable frequency range, the output frequency is more continuously adjustable;
    – LF file: 1Hz ~ 50Hz
    – IF file: 50Hz ~ 1kHz
    – High-frequency file: 1KHz ~ 10kHz
    – HF file: 10kHz ~ 200kHz
3. The output duty cycle can fine-tune, duty cycle and frequency is not separately adjustable, adjusting the duty cycle will change the frequency;
4. The output frequency is adjustable;
    – Period T = 0.7 (RA +2 RB) C
    – RA, RB is 0-10K adjustable;
    – Low profile when C = 0.001UF;
    – IF stalls C = 0.1UF;
    – High-frequency file C = 1UF;
    – HF stalls C = 100UF, so the frequency of the waveform buyers can own calculations.



ไม่มีรับประกันสินค้า

ข้อมูลเพิ่มเติม

น้ำหนัก	0.100 kg
