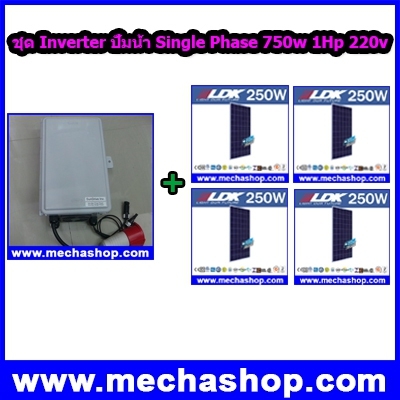

ชุดอินเวอร์เตอร์ปั๊มน้ำ Single Phase 750w 1Hp 220V + แผง Solar cell 250W 4แผง

รายละเอียดสินค้า

ชุดอินเวอร์เตอร์ปั๊มน้ำ Single Phase 750w 1Hp 220V + แผง Solar cell 250W 4แผง

ราคาปกติ 34,900 บาท ลดเหลือเพียง 34,200 บาท

ชุดนี้ประหยัดแผง Solar และยังให้ประสิทธิภาพในการขับพลังงานของปั้มน้ำได้สูงสุด เหมาะสำหรับ สูบน้ำลงในบ่อพักน้ำ เพื่อทำการเกษตร ทำสวนต่างๆ

คุณสมบัติเด่น

• ใช้แผงน้อย
• สตาร์ทปั๊มน้ำได้ แม้แสงอาทิตย์ตอนเช้า หรือ ค่ำ
• ดีกว่าปั๊มน้ำที่ใช้ DC motor ทั่วไปที่มักจะต้องเผื่อแผงโซล่าเซลล์กว่าเท่าตัวของขนาดมอเตอร์ จึงจะสามารถสตาร์ทปั๊มน้ำได้ แดดในช่วงเช้าหรือเย็น ปั๊มน้ำจึงมักจะไม่ทำงาน

จุดJump capacitor ของมอเตอร์ปั๊มน้ำที่เราจะเอามาใช้งานเป็นไฟ Single เฟส 220VAC 1-2Hp Jumper เปลี่ยนเฟสของปั๊มน้ำ ถ้าเสียบใช้ Single เฟส ถ้าถอดออกใช้ 3เฟส Input แรงดันไฟ VDC ของแผง Solar cell Output ต่อปั๊มน้ำ ( ต้องต่อเข้ากับ ช่องconnector ที่ติดมากับตัวเครื่องเท่านั้น) Technical Parameters Inverter: DC Input แรงดันอินพุทสูงสุด : 380 V แรงดันอินพุทที่รับได้ต่ำสุด : 100V แรงดันที่แนะนำ MPP (V) : 120-280 กระแสอินพุทสูงสุด :8.6A AC Output กำลังไฟฟ้าสำหรับขับเคลื่อนปั้มน้ำได้สูงสุด :2.2Kw สำหรับไฟ 3เฟส และ 1.5Kw สำหรับไฟ Single เฟส แรงดันไฟฟ้าเอาท์พุท : 220V AC กระแสไฟฟ้าเอาท์พุท :8.6A ความถี่ :0-50Hz/60Hz

 หมายเหตุ: Inverter สามารถใช้แผง 250W  ได้ไม่เกิน 11 แผง  และ ความเร็วมอเตอร์แปรผันตามความถี่



 Technical Parameters Solar Cell 250W :

• Nominal Power (Pmax)         …. 250W
• Minimum Output Power         …. 250W
• Votage at Pmax (Vmp)         …. 30.3V
• Current at Pmax (Imp)         …. 8.27A
• Open Circiut Votage (Voc)     …. 37.7V
• Short Circiut Current (Isc)     …. 8.69A

• Panel Dimension (H/W/D)  : 1636x986x35 mm
• Weight : 18.5 kg
• Cell Type : Polycrystalline
• Cell Size : 156×156 mm
• Cell Number : 60
• Glass Type : Tempered, Anti-reflection Coating, High Transmittance
• Glass Thickness : 3.2 mm
• Encapsulant Type : EVA
• Frame Type : Anodized Aluminium Alloy
• Junction Box Protection Class : IP 65
• Connector Type : MC4



การต่อใช้งานกับปั๊มน้ำ 3เฟส 220V 3Hp

• ต่อInput แผงSolar cell 250W จำนวน 8แผง ต่อแบบอนุกรม เข้า Input ของ Inverter (ตรงรูปด้านบนข้อ3) แนะนำให้ใช้ Breaker On/Off ด้วย
• ทำการถอด Jumper ออก (ตรงรูปด้านบนข้อ2) ของ Board Inverter
• ต่อ ปั๊มน้ำ 3เฟส เข้า connector สีแดง ตัวผู้ การ wiring ดูที่รูป connector จากนั้นเอาไปเสียบเข้าตัวเมียของ inverter  เสร็จแล้วเปิด run ระบบได้เลย (แนะนำให้มี breaker On/Off ด้วย)



การต่อใช้งานกับปั๊มน้ำ 2เฟส 220V 2Hp

• ต่อInput แผงSolar cell 250W จำนวน 6แผง ต่อแบบอนุกรม เข้า Input ของ Inverter (ตรงรูปด้านบนข้อ3) แนะนำให้ใช้ Breaker On/Off ด้วย
• ทำการเสียบ Jumper (ตรงรูปด้านบนข้อ2) ของ Board Inverter
• จากนั้นถอด Capacitor ที่ติดมากับเครื่องปั๊มน้ำออก แล้วนำมาใส่ที่ช่อง Capacitor Start (ตรงจุดรูปข้อ1 ด้านบน) ของBoard Inverter
• จาก นั้นก็จะเห็นสายไฟมีอยู่ด้วยกัน 3เส้น คือสายที่ถอดออกจาก Capacitor ของปั๊ม 2เส้น และสายอีกเส้นที่มีอยู่แล้ว เราเรียกว่าสาย Common(C)
• ทำการหาสาย S กับ R โดยใช้ มัลติมิเตอร์ ปรับไปย่านโอห์มวัดหาค่าความต้านทาน โดยวัดกับสาย Common กับ สายเส้นที่1ที่ถอด Capacitor ของปั๊มออก และสลับมาวัดสายเส้นที่2 ที่ถอด Capacitor ของปั๊มออก ดูค่าความต้านทานว่าคู่ไหนมาก คู่ไหนน้อย คู่ที่ค่าความต้านทานมาก คือ ขดStar(S) และ คู่ที่ค่าความต้านทานน้อย คือ ขดRun (R)  นำมา Wiring เข้า หัว Connector ดังนี้







คลิปแสดงวิธีการทดลองอินเวอร์เตอร์ปั๊มน้ำ
