รายละเอียดสินค้า

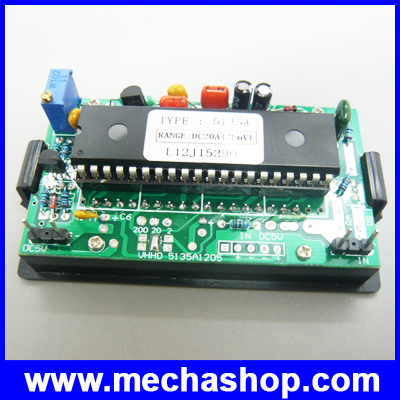

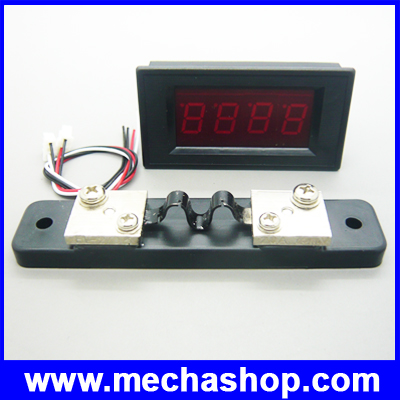

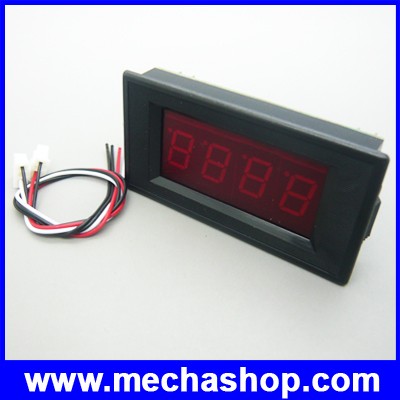

แอมป์มิเตอร์ไฟฟ้ากระแสตรง มิเตอร์วัดกระแสไฟ DC 20A Red LED Digital AMP Ammeter Panel Meter With Current Shunt
>> เช็คสต๊อคสินค้า <<
ใช้สำหรับวัดไฟฟ้าจากแหล่งจ่ายกระแสตรง ได้สูงสุด 20A พร้อมตัวต้านทานชันท์
คุณสมบัติแอมป์มิเตอร์:
- แหล่งจ่ายไฟ :DC5V±5%
- ย่านการวัดไฟฟ้ากระแสตรง :DC0-19.99A
- ชนิดของหน้าจอ : Type 3 +1/2 LED สีแดง
- ความแม่นยำ :±0.5%±1 Digit
- อินพุทอิมพีแดนซ์ :>10M Ohm
- ความเร็วในการอ่านค่า :2-3 Readings/Second
- ช่วงอุณหภูมิการใช้งาน :-10- +50
- ขนาดตัวเครื่องแอมป์มิเตอร์ :79x43x24 mm
- ขนาดสำหรับการเจาะยึด :76×39 mm
- น้ำหนักแอมป์มิเตอร์ :60g

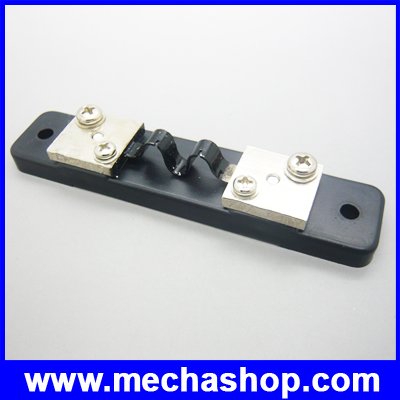

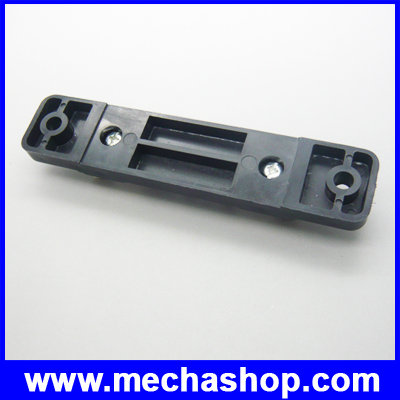

- ตัวต้านทาน Shunt : 20A
รูปตัวอย่างการต่อใช้งานแอมป์มิเตอร์
ขั้นตอนการทํางานและวิธีการต่อใช้งานของ Ammeter ในระบบโซล่าเซล
- Load ที่ใช้งานควรใช้ไฟ Dc ทั้งหมด
- ต่อวงจรตามไดอะแกรมให้ครบก่อน
- จ่ายไฟเลี้ยง 5vdc ให้กับ Ammeter ก่อน
- จ่ายไฟ 12VDC ไปที Load โดยกด Start เพือให้โหลดทํางาน
- เมื่อ load ทํางาน Shunt Resistor ก็ทำการวัดกระแสส่งไปยัง Ammeter Digital เพื่อแสดงการทํางานของกระแสของ Load
ว่าจะกินกระแสเท่าไร
- การเลือกใช้ Load ควรกินกระแสไม่เกิน 20A ตาม Spec Ammeter กําหนดไว้
การใช้งานของ AMP011 ทําหน้าทีเป็นตัววัดกระแสของ
Load ของเครื่องใช้ ไฟฟาทีใช้ ไฟ DC ทุกชนิดยกตัวอย่างเช่น หลอดไฟDc motordc เป็นต้น
ตัวอย่างหลักการทํางานของระบบโซล่าเซล ที่ยกตัวอย่างมาข้างต้น
- ใช้แผ่งโซล่าเซลล์ 250w 1 แผงต่อชาร์จเจอร์ 20A 12/24V ทําหน้าทีเป็นตัวชาร์จไฟเข้าสู้แบตเตอรี
- การต่อแบตเตอรีให้ต่อเข้าชาร์จเจอร์ก่อนจะนําขั้วบวกลบของแผงโซล่ามาต่อเข้าชาร์จเจอร์
- ต่อไฟ +12Vdc ไปยังปั้มนํ้า Pump FL-40 โดยเข้าสวิทช์ ก่อนแล้วเข้าขั้วบวกของปั้มอีกที แล้วจ่าย -12vdcเข้าที Shunt Resistor แล้วไปเข้าทีขั้วลบของปั้ม
- จ่ายไฟ +12vdc และ -12vdc ไปเข้า DC Converter เป็นตัวแปลงไฟให้เป็นไฟ 5vdc ไปเลี้ยง Ammeter อีกทีหนึ่ง
- จากนั้นนําสาย +in,-in มาเข้าตัว Shunt Resistor ก็จะครบวงจร
- กด Start ปั้มน้ำก็จะทํางานทันทีเมือปั้มน้ำทํางาน หน้าจอ Ammeter ก็จะโชว์กระแส ของปั้มน้ำขณะทํางานว่ากินกระแสกีแอมป์
รับประกันสินค้า 1 เดือน
